DJI D-RTK 3 — многофункциональная базовая станция с режимами ровера и ретранслятора для DJI Matrice 4. Совместима с большинством актуальных на 2025 год дронов DJI.
Многофункциональная станция DJI D-RTK 3
- Описание
- Характеристики
- Комплектация
Высокоточная система позиционирования и ретрансляции
Максимальная точность, увеличенная дальность
Новая многофункциональная станция D-RTK 3 объединяет высокоэффективные антенны и ГНСС-приёмники, способные получать и обрабатывать сигналы основных глобальных спутниковых систем навигации и поддерживает несколько каналов передачи данных. Благодаря этим важным особенностям, она может служить базовой станцией для обеспечения сантиметровой точности позиционирования нескольких дронов одновременно, либо увеличивать дальность действия дронов и станции DJI Dock 3 в режиме ретранслятора. Кроме того, новый режим ровера совместно с приложениями DJI Enterprise и DJI Terra обеспечивает комплексное решение для высокоточной аэрофотосъёмки, гарантируя точность и надёжность результатов работ.
|
|
|
|
Многофункциональная станция D-RTK 3 |
Вариант постоянно действующего ретранслятора |
|
|
|
|
|

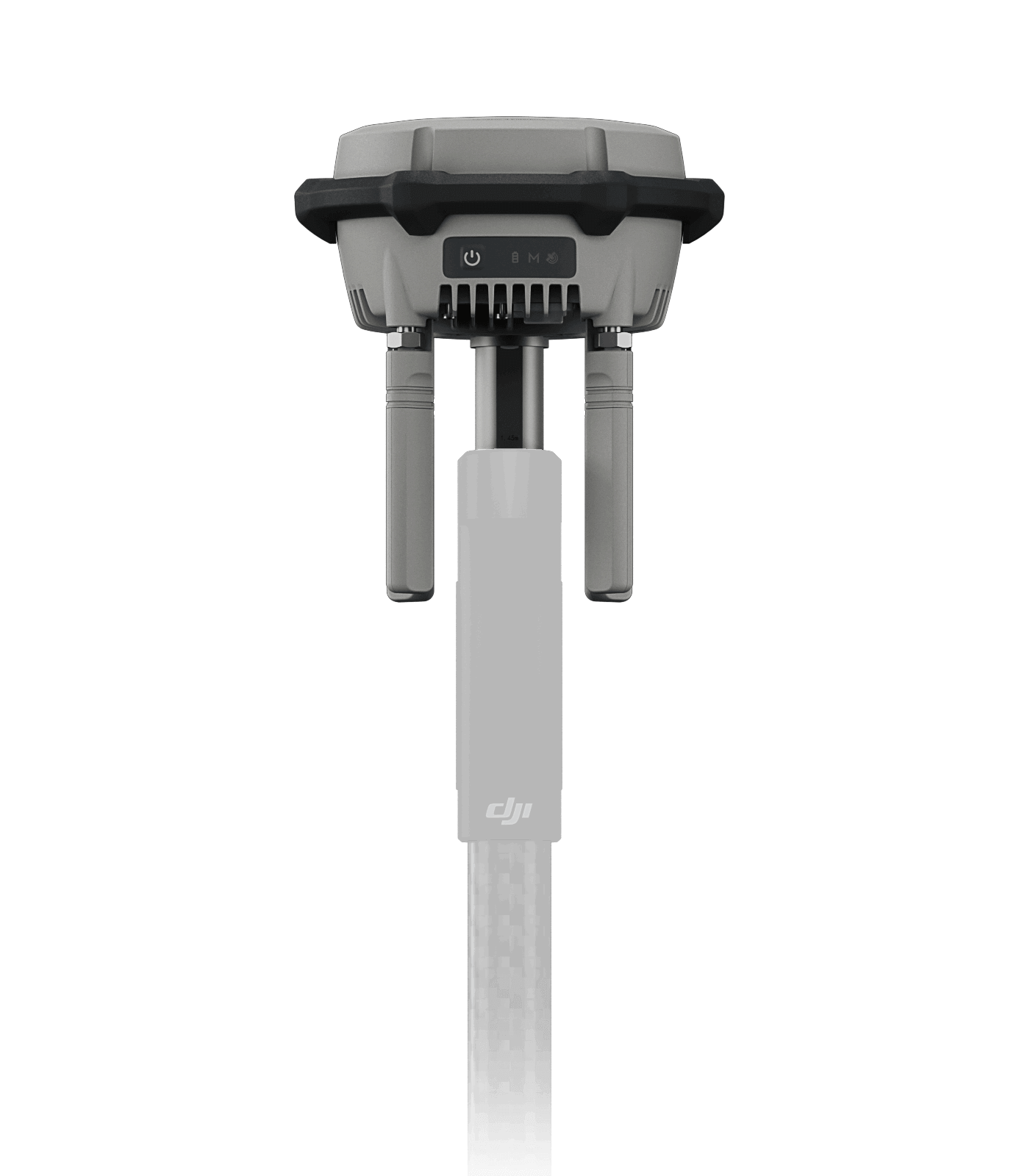

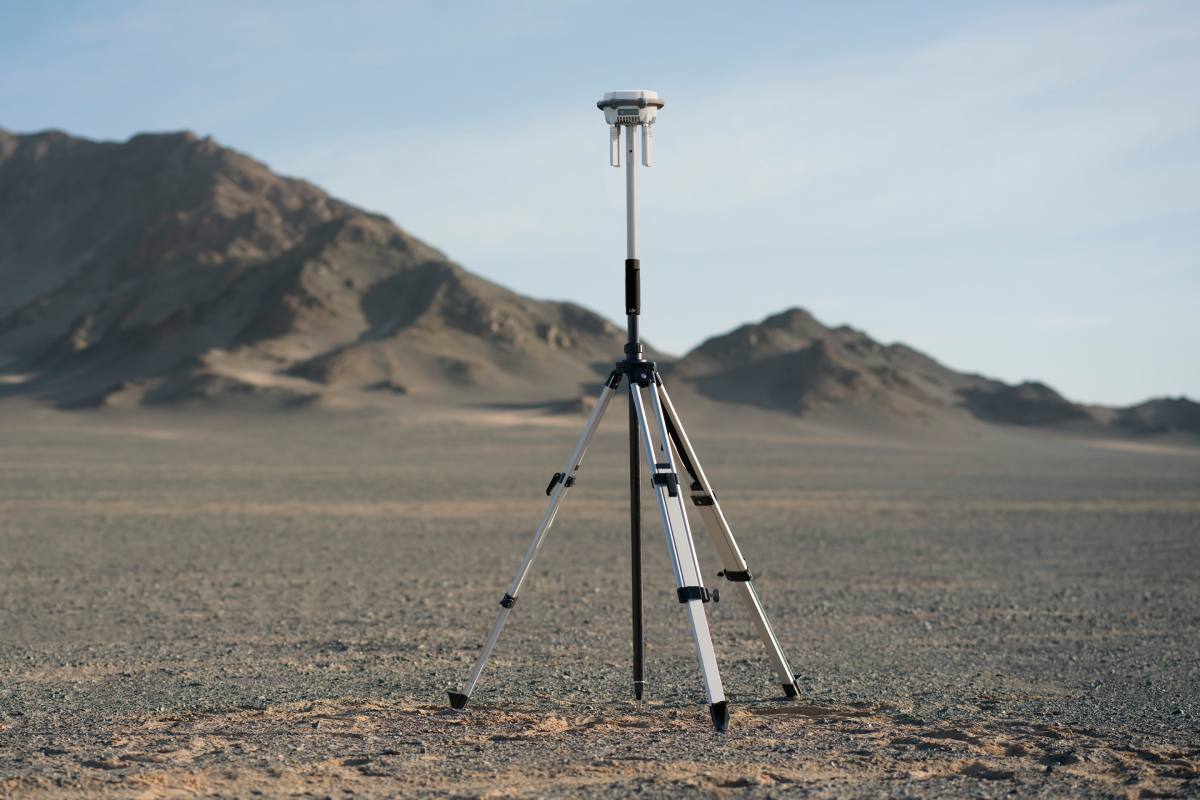

Самофиксирующаяся веха |

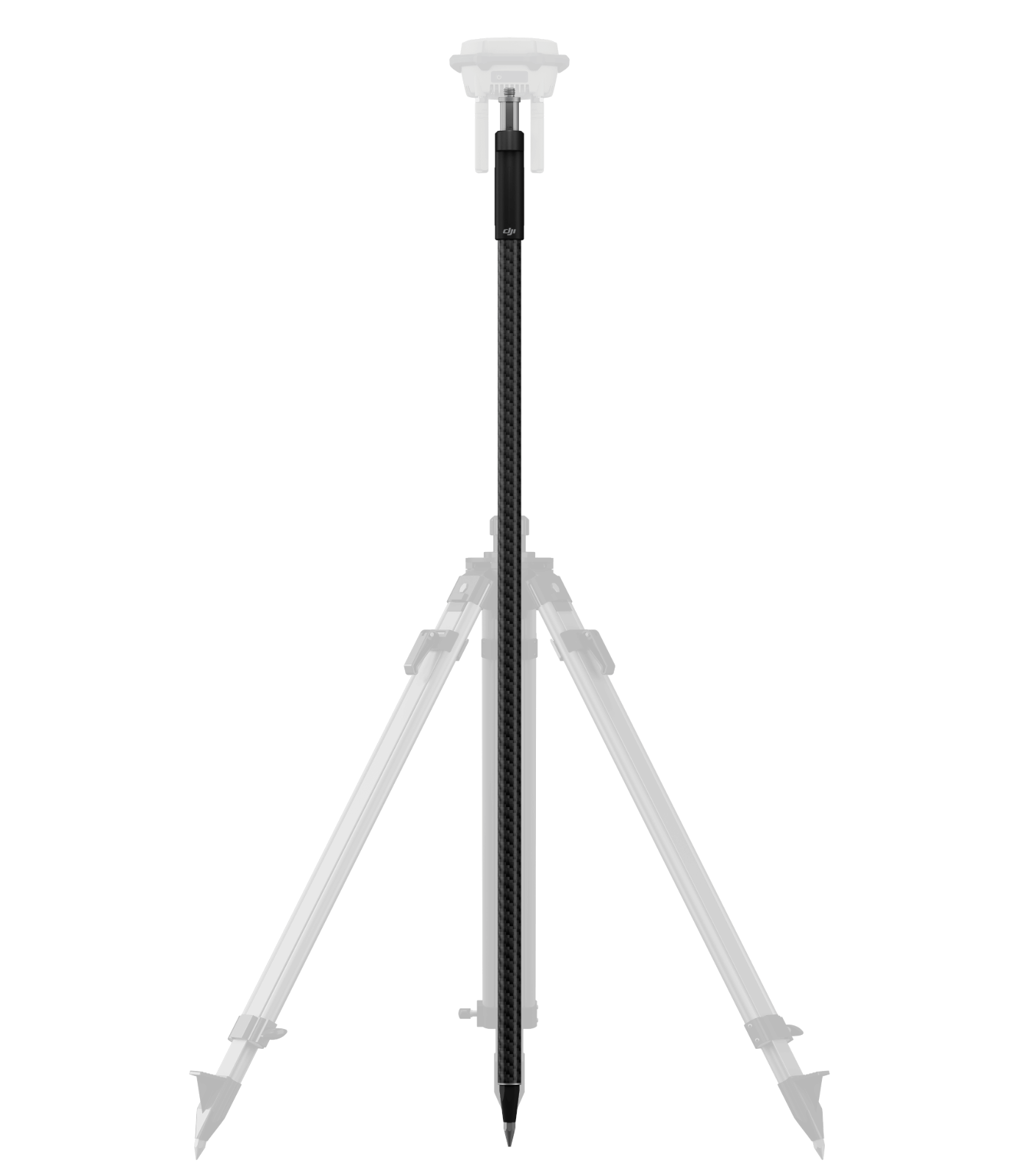

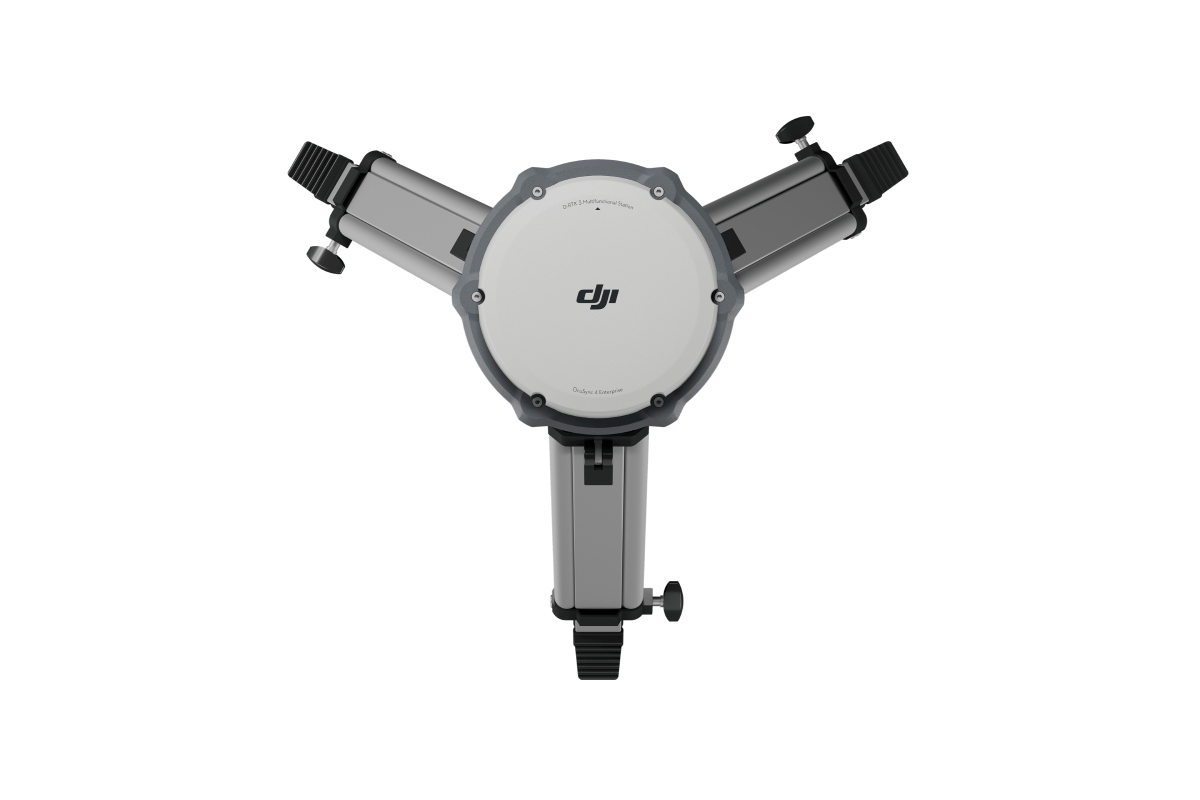

Штатив с двумя фиксаторами |
Несколько режимов, гибкое управление
Режим ретранслятора*: преодолеть ограничения |
Используйте D-RTK 3 в режиме ретранслятора при работе в городской застройке, низменностях или местах установки DJI Dock 3 с большим количеством препятствий. Установите станцию на высокой точке или используйте D-RTK 3 в варианте постоянно действующего ретранслятора. Такое применение станции увеличивает дальность передачи видеосигнала для дронов серии Matrice 4/4D, расширяя радиус управляемого полёта до 25 километров.** *Функция работает в странах, где разрешено использование частотного диапазона 5 ГГц. **В версии FCC для использования в США. |
|
D-RTK 3 поддерживает обнаружение препятствий для дронов серии Matrice 4, что позволяет в реальном времени рассчитывать местонахождение препятствий и оценивать качество сигнала между ретранслятором, пультом и дроном. Оператор может корректировать траекторию полёта дрона, руководствуясь подсказками на экране пульта, чтобы обеспечить наилучшее качество связи. |

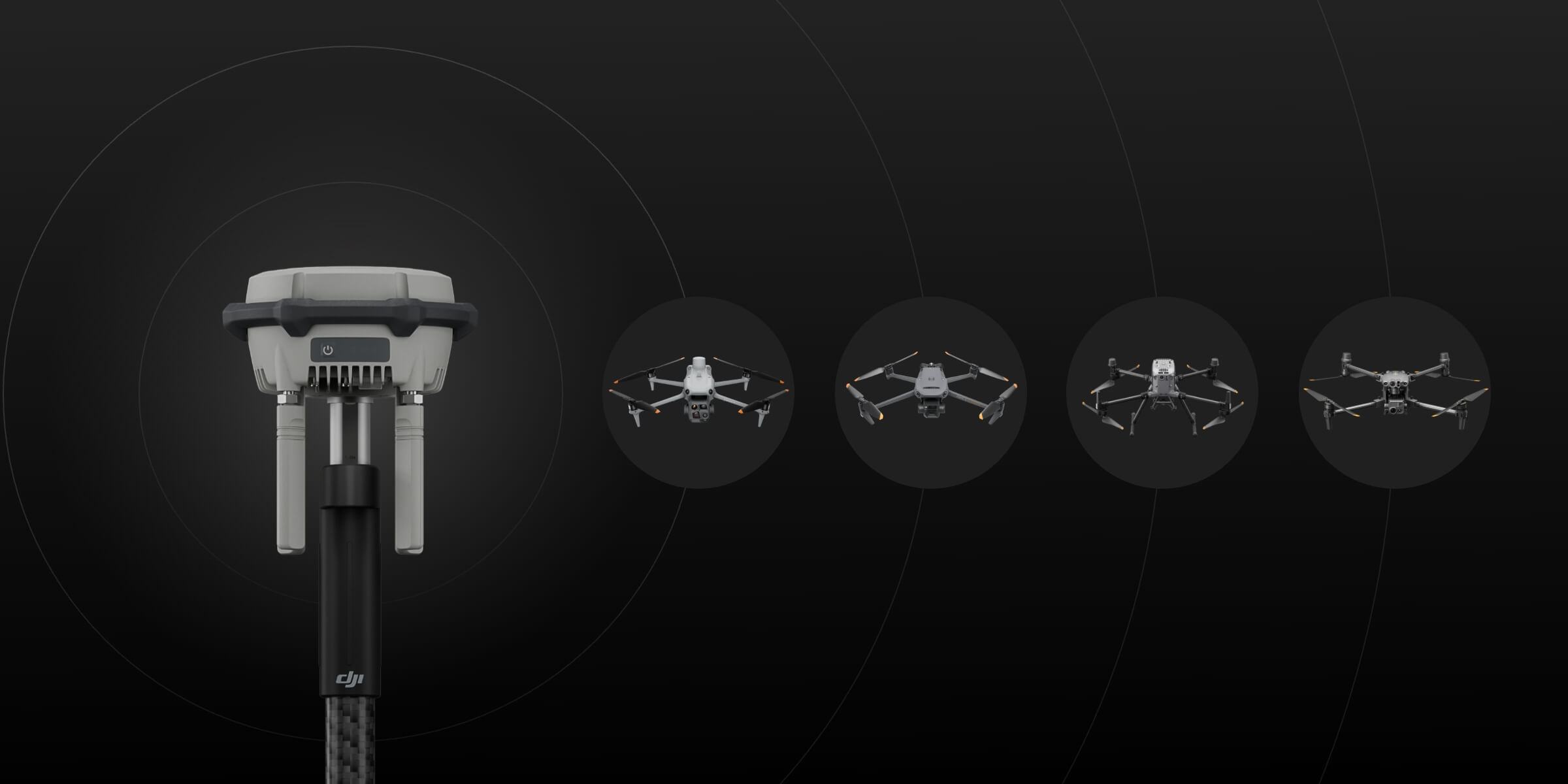

Режим базовой станции: поддерживает работу нескольких дронов |
D-RTK 3 поддерживает новый протокол передачи видеосигнала O4 Enterprise и имеет четыре внешних направленных антенны, что позволяет передавать изображение на расстояние до 15 км* в режиме вещания базовой станции, обеспечивая при этом стабильный сигнал во всех направлениях. Оператору необходимо установить одну многофункциональную станцию D-RTK 3 без дополнительной настройки, чтобы подключить несколько дронов к базовой станции для получения поправок и позиционирования с сантиметровой точностью. *В версии FCC для использования в США. |
Режим ровера: гибкий и эффективныйПомимо использования в качестве базовой станции, D-RTK также может использоваться в качестве мобильного ровера для координирования контрольных и опорных точек, что повышает точность аэрофотосъёмки с помощью БПЛА. |

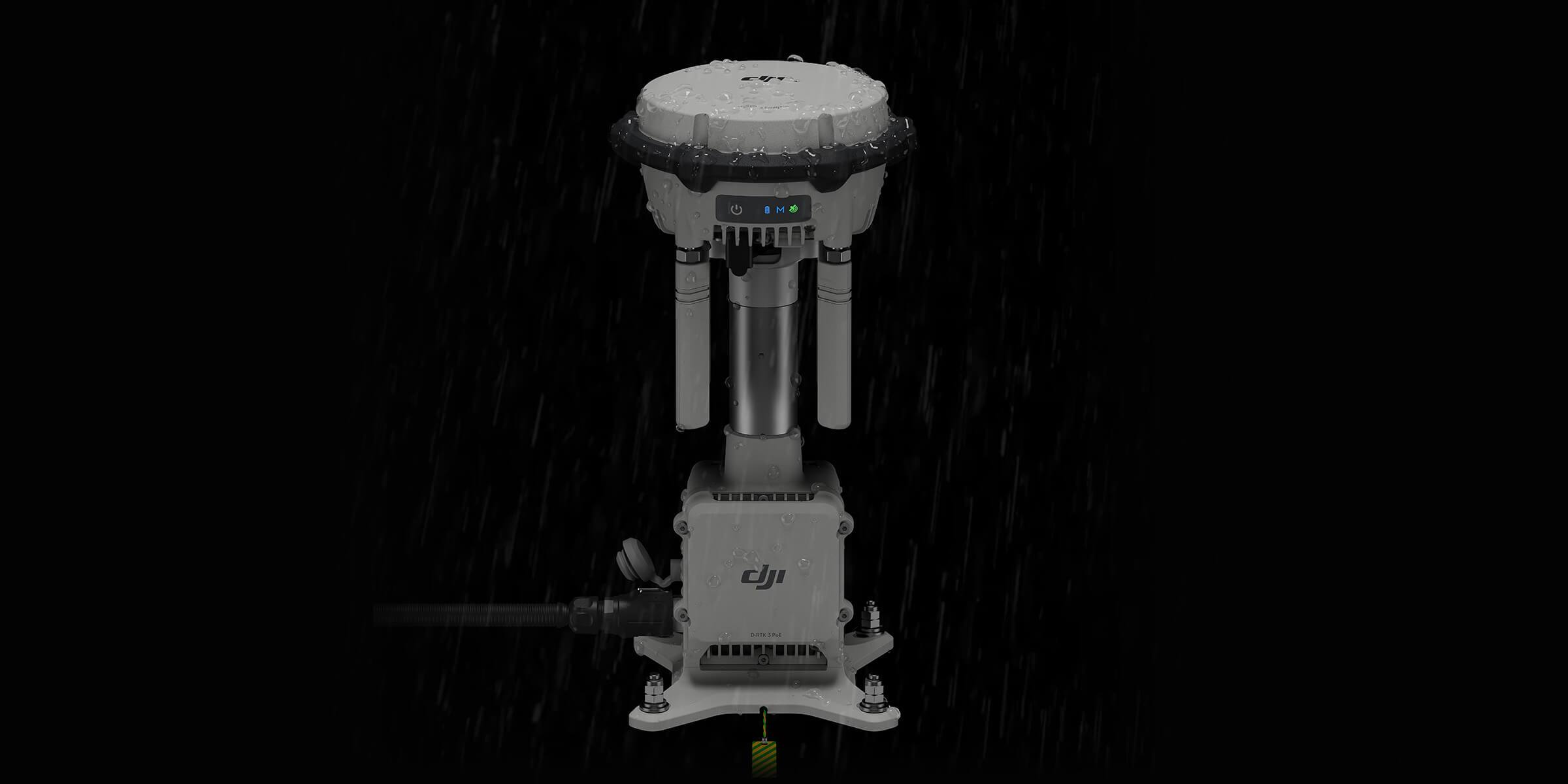

D-RTK 3 в версии постоянно действующего необслуживаемого ретранслятора
Адаптируется к различным условиям эксплуатации |

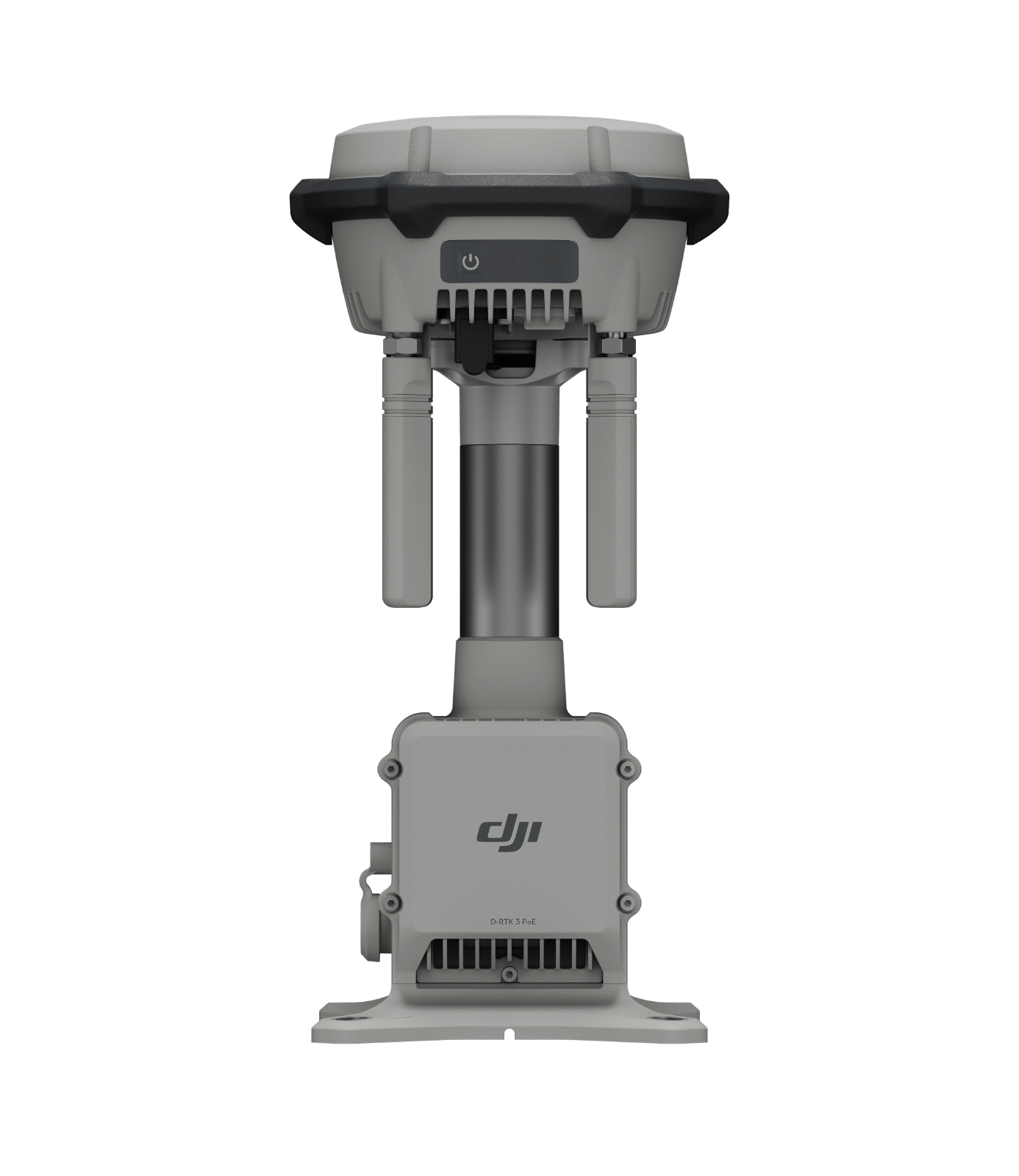

Версия D-RTK 3 Fixed Deployment (постоянно действующий ретранслятор) предназначена для постоянной работы на открытом воздухе без необходимости обслуживания и адаптируется к различным условиям. Её можно устанавливать на мачтах, опорах линий электропередачи, стенах и других высоких конструкциях. Кроме того, она поддерживает питание от станции DJI Dock 3 или сторонних внешних источников питания. |
Превосходная защита и надёжность |
Версия D-RTK 3 Fixed Deployment отличается избыточной надежностью и простотой программного обеспечения, что значительно снижает затраты на обслуживание. Станция оснащена молниеотводом и имеет класс защиты IP67, она стабильно работает в диапазоне температуры от -30°C до 50°C. После развёртывания D-RTK 3 может непрерывно работать на открытом воздухе с минимальным вмешательством. |
Высокоточное позиционирование становится проще
Улучшенные характеристики, более точное позиционирование |

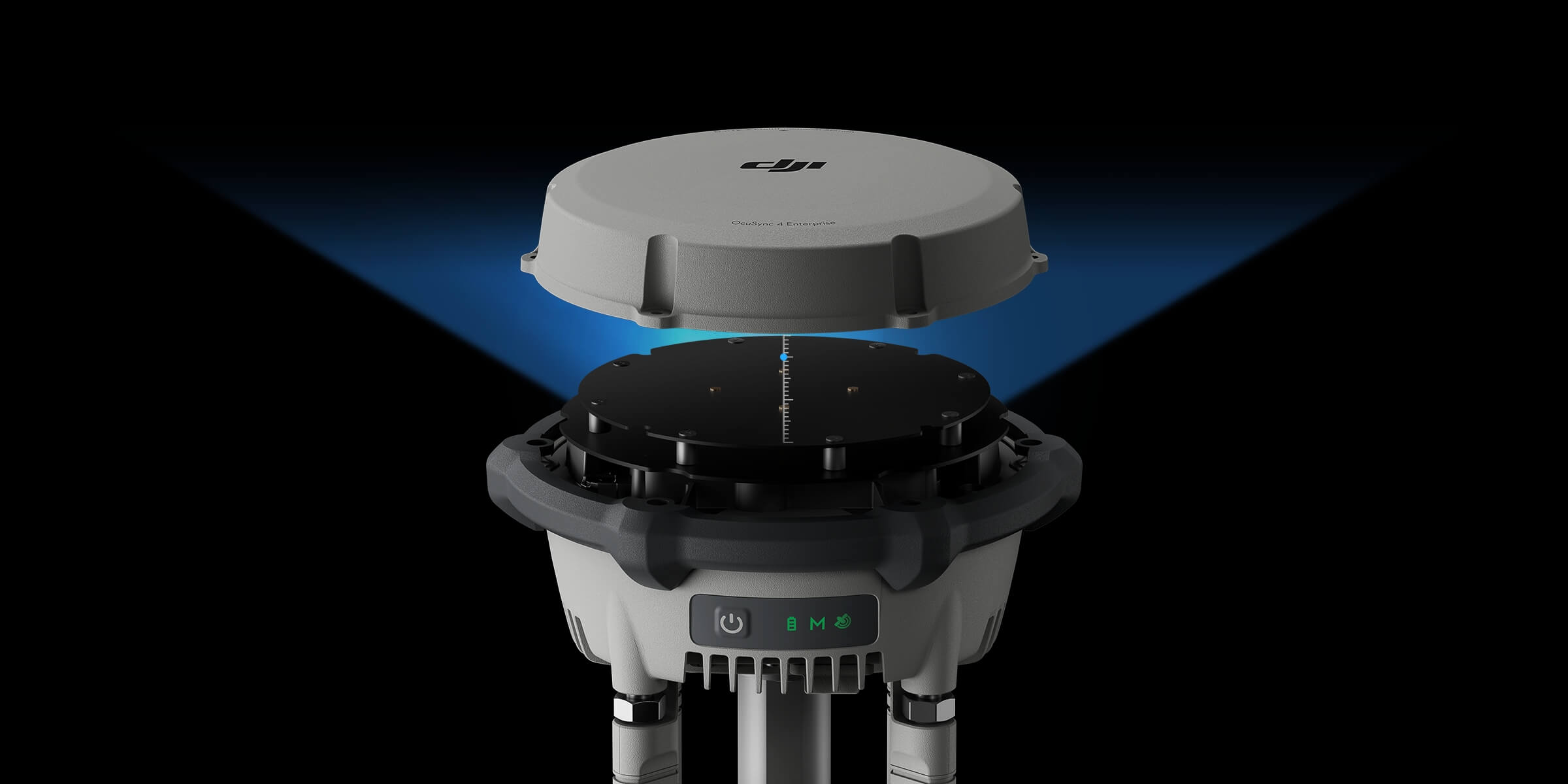

D-RTK 3 оснащается диэлектрической резонаторной антенной, эффективно отслеживающей спутники с низким углом возвышения. Обеспечивается миллиметровая точность фазового центра антенны. Станция имеет улучшенную защиту от широкополосных помех, что гарантирует высокоточное позиционирование даже в сложных условиях. Встроенный приёмник D-RTK 3 может получать спутниковые сигналы от пяти основных систем в девятнадцати частотных точках. По сравнению с сетями RTK, D-RTK 3 обеспечивает более точное и стабильное позиционирования с учётом ионосферных эффектов. |
Автономный метод позиционирования высокой точности (PPP)D-RTK 3 использует фирменное решение DJI PPP, обеспечивающее автономное точное автономное позиционирование за счёт поправок к эфемеридам спутников.* Дециметровая точность позиционирования доступна даже в сложных условиях. ** В настоящее время поддерживается только BeiDou PPP-B2b. |
||
Высокоточная сетевая калибровкаD-RTK 3 может получать поправки в формате RTCM и автоматически корректировать точку стояния. При использовании на открытом воздухе может достигаться сантиметровая точность позиционирования даже без установки в точку с известными координатами. |
Комплексное решение DJI для геодезии и картографии
Новое приложение DJI Enterprise
|
Координирование опознаков и компенсация наклона Установите новое приложение DJI Enterprise на устройство на платформе Android, чтобы координировать опорные и контрольные точки без стороннего оборудования. При использовании с дронами DJI, поддерживающими RTK, вы получите готовое комплексное решение для аэрогеодезии. D-RTK 3 имеет встроенный высокоточный инерциальный модуль (IMU), позволяющий компенсировать наклон вехи при работе в полевых условиях без штатива. |
Поддерживает преобразование в проекционные системы координат Новое приложение DJI Enterprise включает в себя базу данных основных проекционных систем координат, что позволяет напрямую экспортировать точки в плоской СК.
|
Совместимость с DJI Terra для эффективной обработки данных
|
Импорт в одно нажатие, простота и экономия времени Результаты измерений ровера экспортируются из приложения DJI Enterprise в формате файлов контрольных точек и импортируются в DJI Terra без необходимости дополнительных настроек форматирования. Получайте неизменно точные результаты камеральных работ, благодаря эффективным алгоритмам постобработки! |
Поддерживает локальную обработку в PPK D-RTK 3 поддерживает запись необработанных спутниковых измерений. Импортируйте их в DJI Terra версии 4.4 и выше совместно с данными дронов Matrice 4E, чтобы выполнить постобработку кинематики в одно нажатие.
|
Поддерживаемые модели дронов
Режим базовой станции:Промышленные
DJI Matrice 4 Сельскохозяйственные и грузовые
T60* Киносъёмочные DJI Inspire 3* *В настоящее время для данных моделей поддерживается только ручная калибровка точки стояния. Следите за обновлениями для доступа к новым функциям. |
Режим ретранслятора:
Станция D-RTK 3: Matrice 4E, Matrice 4T Режим ровера:Поддерживает Bluetooth 5.1, совместим с устройствами на платформе Android версии 10 и выше* *Посетите сайт производителя, чтобы ознакомиться с обновляемым списком смартфонов, протестированных на совместимость с D-RTK 3. |
ГНСС-приёмник
| Частоты ГНСС |
GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 ГЛОНАСС: L1, L2 QZSS: L1C/A, L2C, L5 L-Band |
| Точность системы:* |
Режим базовой станции (режим трансляции) и режим ретранслятора Точность базы: Автономный режим (без калибровки): Горизонтальная: 1.5 м (СКО) Вертикальная: 3.0 м (СКО) С дифференциальной коррекцией: Время сходимости: 20 мин Горизонтальная: 30 см (СКО) Вертикальная: 40 см (СКО) Калибровка от сети RTK**: Горизонтальная: 1.0 см (СКО) + 1 ppm Вертикальная: 3.0 см (СКО) + 1 ppm Режим ровера* Точность в режиме RTK (со штативом): Горизонтальная: 0.8 см (СКО) + 1 ppm Вертикальная: 1.5 см (СКО) + 1 ppm Точность в режиме RTK (без штатива):*** Наклон вехи: от 0° до 60° Горизонтальная: 8 мм + 0.7 мм/° наклона (точность <2 cm при наклоне от 30°) *Может зависеть от различных условий. Испытания проведены при отсутствии метеоявлений, препятствий и помех и хорошей видимости спутников. **Калибровка базовой станции влияет на точность измерений. Рекомендуется выполнять калибровку при низкой активности ионосферы, отсутствии метеоявлений, препятствий и помех и хорошей видимости спутников. Используйте максимально возможное количество спутниковых систем для ваших условий. ***Сильная вибрация и частые изменения наклона негативно влияют на точность измерений. |
| Автономный метод позиционирования высокой точности (PPP)* |
Поддерживаемые частоты: BDS B2b, GALILEO E6**, L-BAND** Время сходимости: 20 мин Горизонтальная: 30 см (СКО) Вертикальная: 40 см (СКО) *Может зависеть от различных условий. Испытания проведены при отсутствии метеоявлений, препятствий и помех и хорошей видимости спутников. ** Будет поддерживаться в будущем. |
| Форматы дифференциальных данных |
При использовании в качестве базовой станции и ретранслятора записывает наблюдения RTCM 3.2 в формате DAT (бинарный файл). Форматы поправок в режиме ровера и при калибровке: 1. Поддерживает протоколы RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7. 2. Рекомендуется использовать приёмники, поддерживающие не менее 4-х систем ГНСС. |
Передача видео
| Протокол передачи видео | O4 Enterprise |
| Частотный диапазон |
Режим ретранслятора: O4: 2.4 ГГц/5.2 ГГц/5.8 ГГц Режим базовой станции: O4: 2.4 ГГц/5.8 ГГц Режим ровера: BLE: 2.4 ГГц Доступные частотные диапазоны зависят от страны и региона эксплуатации. |
| Мощность передатчика (EIRP) |
От 2.4000 ГГц до 2.4835 ГГц: <33 dBm (FCC) ＜20 dBm (CE/SRRC/MIC) От 5.150 ГГц до 5.250 ГГц: <23 dBm (CE/FCC) От 5.725 ГГц до 5.850 ГГц: <33 dBm (FCC) <30 dBm (SRRC) <14 dBm (CE) |
| Bluetooth |
Протокол: Bluetooth 5.1 Частота: от 2.400 ГГц до 2.4835 ГГц Мощность передатчика (EIRP) <10 dBm |
| Максимальная дальность передачи (без помех и препятствий) |
Режим базовой станцией
между D-RTK 3 и дроном: FCC: 15 км SRRC: 12 км CE/JP: 8 км Режим ровера: Между D-RTK 3 и мобильным устройством: 30 м Измерено в идеальных условия без помех и препятствий. Не игнорируйте предупреждения о возврате домой в мобильном приложении в процессе полёта. |
| Максимальная дальность передачи в режиме ретранслятора (без помех и препятствий) |
FCC Между дроном и ретранслятором: 25 км Между ретранслятором и пультом/DJI Dock 3: 1 км SRRC Между дроном и ретранслятором: 12 км Между ретранслятором и пультом/DJI Dock 3: 1 км CE Между дроном и ретранслятором: 10 km Между ретранслятором и пультом/DJI Dock 3: 300 м Измерено в идеальных условия без помех и препятствий. Не игнорируйте предупреждения о возврате домой в мобильном приложении в процессе полёта. Располагайте ретранслятор на возвышенности над всеми крупными препятствиями. |
| Максимальная дальность передачи (без препятствий, с помехами) |
Сильные помехи: центр города, около 1.5-5 км Средние помехи: пригород, около 5-15 км Слабые помехи: сельская местность/побережье, около 15-25 км Испытано по стандартам FCC при типичной картине помех. Может отличаться в реальных условиях. |
| Максимальная дальность передачи (без помех, с препятствиями) |
Слабые помехи, препятствия в виде зданий, сооружений, неровностей рельефа, около 0-0.5 км Слабые помехи, препятствия в виде растительности, оконных стёкол, около 0.5-3 км Испытано по стандартам FCC при типичной картине помех. Может отличаться в реальных условиях. |
| Эффект увеличения дальности в режиме ретранслятора |
Увеличение дальности: Препятствия в виде зданий, сооружений, неровностей рельефа: увеличение в 3-5 раз Препятствия в виде растительности, оконных стёкол: увеличение в 1-3 раза |
| Антенны |
Направленные антенны OcuSync 4, 4 шт., 2T4R Используется стандартный разъём SMA с обратной полярностью. |
| Прочее | Станция D-RTK 3 в версии Fixed Deployment совместима с модемом DJI Cellular Dongle 2 |
Электрические характеристики
| Мощность |
Многофункциональная станция D-RTK 3: Ретранслятор: 14.5 Вт* Базовая станция: 7 Вт Ровер: 6.2 Вт *Максимальная мощность без учёта нагрева. При подключении источника питания USB-C с напряжением более 9 В, максимальная мощность с учётом нагрева достигает 36.5 Вт. D-RTK 3 в версии Fixed Deployment： Ретранслятор: 14.5 Вт** **Максимальная мощность без учёта нагрева. При подключении источника питания PoE Type 4, максимальная мощность с учётом нагрева достигает 36.5 Вт. |
| Разъём питания |
Многофункциональная станция D-RTK 3: USB Type-C D-RTK 3 в версии Fixed Deployment: USB Type-C и разъём Ethernet (PoE) |
| Поддерживаемые источники питания |
Многофункциональная станция D-RTK 3: Протокол USB PD 3.0, блок питания с выходным напряжением от 9 В to 15 В (например — портативное зарядное устройство DJI 65W) При использовании блока питания, отличного от рекомендуемого, например — с выходным напряжением 5 В, D-RTK 3 будет заряжаться только в выключенном состоянии. D-RTK 3 в версии Fixed Deployment: Выход DJI Dock 3 PoE Сторонние источники питания PoE: IEEE 802.3bt Type 4 (PoE++): от 52 В до 57 В, макс. 99.9 Вт IEEE 802.3bt Type 3 (PoE++): от 52 В до 57 В, макс. 60 Вт IEEE 802.3at Type 2 (PoE+): от 52 В до 57 В, макс. 30 Вт |
| Время работы от аккумулятора (при нормальной температуре)* |
Многофункциональная станция D-RTK 3: Ретранслятор: 4 ч Базовая станция：7 ч Ровер: 10 ч D-RTK 3 в версии Fixed Deployment: Ретранслятор：4 ч** *Время работы от аккумулятора уменьшается при отрицательной температуре воздуха; рекомендуется использовать блоки питания с поддержкой протокола USB PD 3.0. ** При использовании источника питания PoE, аккумулятор устройства переходит в режим защиты и не заряжается полностью. После отключения источника питания PoE, время работы от аккумулятора составляет примерно 2 часа. |
| Требования к кабелю Ethernet |
Многофункциональная станция D-RTK 3: Не имеет разъёма Ethernet D-RTK 3 в версии Fixed Deployment: Требуется кабель категории 6 (витая пара), длина: ≤100m, внешний диаметр 6-9 мм. |
| Аккумулятор |
LiPo Ёмкость: 6500 мАч Энергоёмкость: 46.8 Втч |
Физические характеристики
| Рабочая температура |
Многофункциональная станция D-RTK 3: от -20° до 55° C D-RTK 3 в версии Fixed Deployment: от -30℃ до 55° C 1. В нормальных температурных условиях мощность заряда снижается при достижении температуры устройства 48°C. Максимальная зарядная мощность достигается после охлаждения. 2.После хранения при отрицательной температуре, поместите устройство в место с температурой воздуха >0°C, прежде чем заряжать его. 3. После хранения при высокой температуре, поместите устройство в место с температурой воздуха <45°C, прежде чем заряжать его. 4. При подключении источника питания Type 4 PoE, the D-RTK 3 в версии Fixed Deployment переходит в режим самообогрева для запуска при низкой температуре. |
| Высота эксплуатации | До 6000 м над уровнем моря |
| Класс защиты |
Многофункциональная станцияD-RTK 3: IP67* D-RTK 3 в версии Fixed Deployment: IP67** *Убедитесь, что все резиновые прокладки и крышки установлены должным образом. ** Резиновая прокладка входа PoE в версии Fixed Deployment обеспечивает класс защиты PX5. |
| Защита от ударов | Падение с высоты до 2 м (вместе с вехой) |
| Размеры |
Мобильная станция D-RTK 3: 163 мм × 89 мм (без антенн OcuSync) D-RTK 3 в версии Fixed Deployment: 163 мм × 344 мм |
| Вес |
Мобильная станция D-RTK 3: около 1.26 кг D-RTK 3 в версии Fixed Deployment: около 2.24 кг |

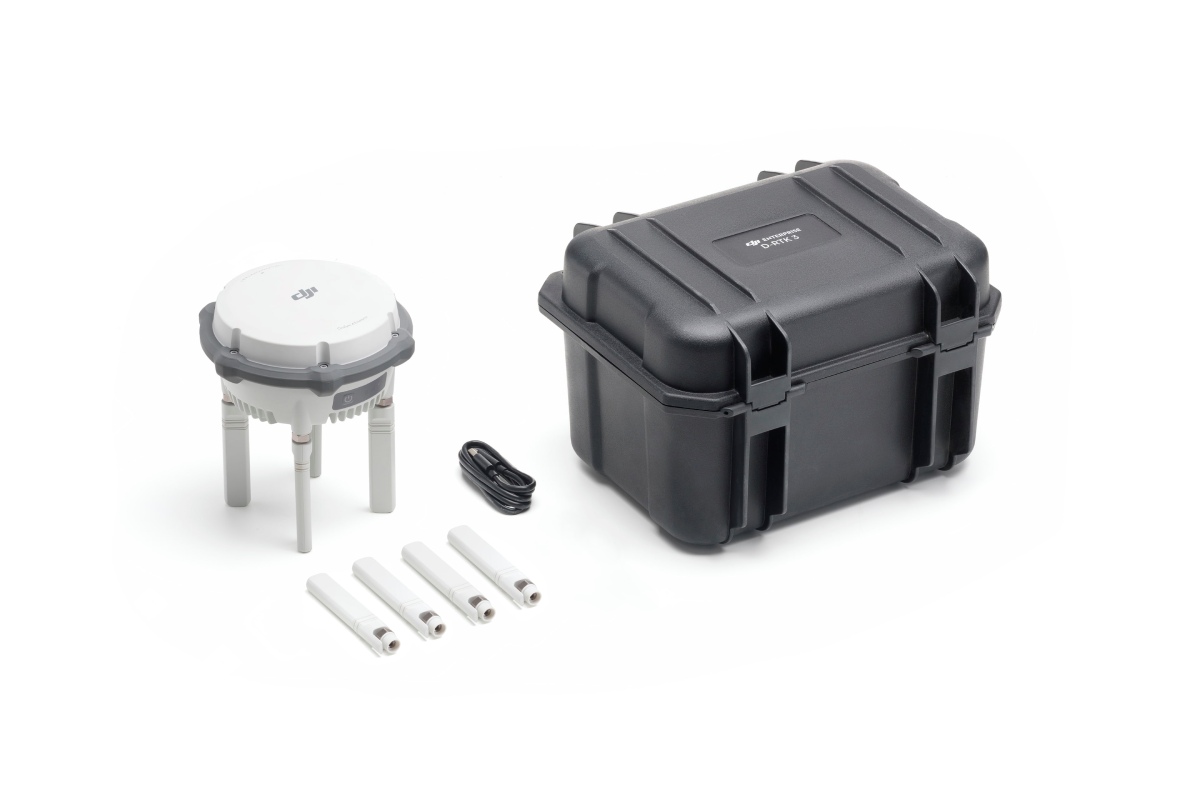

В комплекте:
|

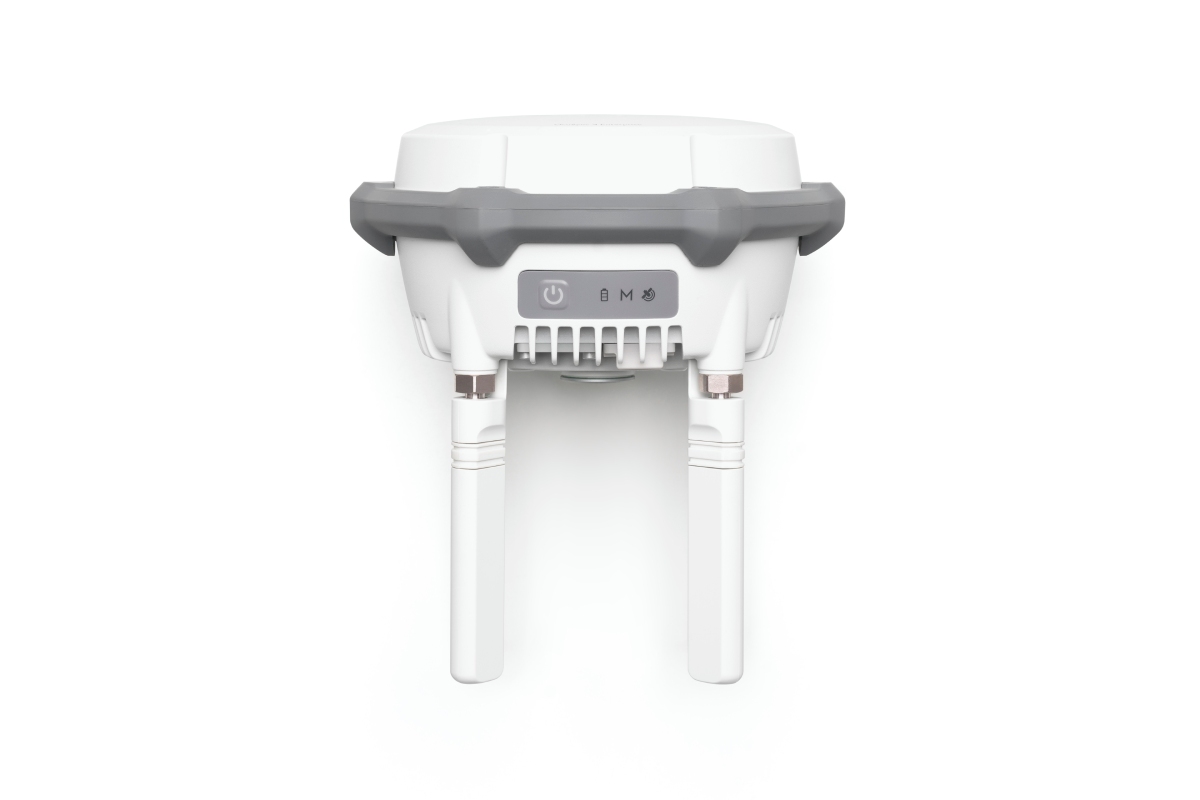

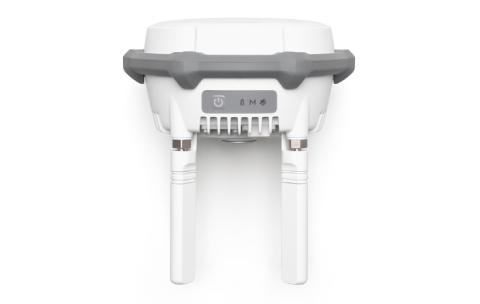

Многофункциональная станция D-RTK 3 — 1 шт. |
|

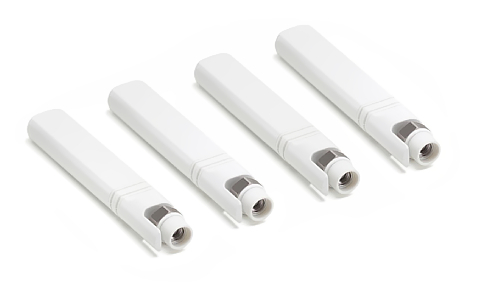

Запасные направленные антенны OcuSync — 4 шт. |
|

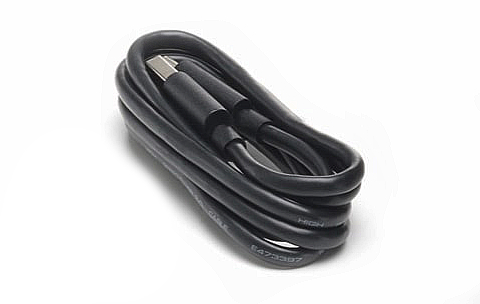

Кабель USB-A — USB-C — 1 шт. |
Докупается отдельно:*
|

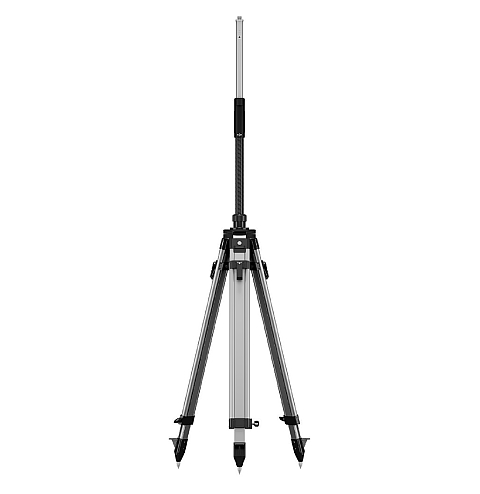

Геодезический комплект (веха+штатив) для D-RTK 3 |
*Внимание! Данные аксессуары необходимы для полноценной эксплуатации устройства!
